干货 | CDN搭配OSS最佳实践 ——搭建动静态分离的应用架构

作者:CDN发布时间:2019-07-02分类:CDN搭建浏览:36评论:0


导读:一、传统架构及痛点传统的网站产品应用架构,所有资源部署在应用服务器本地存储或挂载的数据存储区,对于动静态资源不作分离,产品架构如下图所示:该架构存在诸多问题:系统性能会随着系统访...

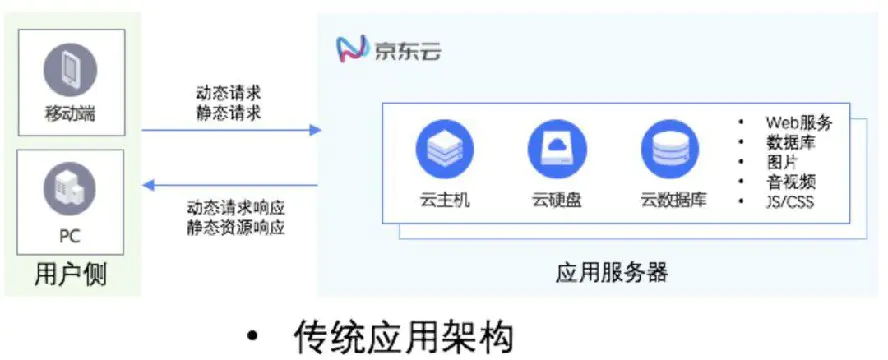

一、传统架构及痛点传统的网站产品应用架构,所有资源部署在应用服务器本地存储或挂载的数据存储区,对于动静态资源不作分离, 产品架构如下图所示:

该架构存在诸多问题:
系统性能会随着系统访问量的增长而受到限制甚至遭遇瓶颈;
静态资源访问量巨大时,占用出口带宽,影响动态请求响应;
用户请求分散时,回源距离长,影响用户体验(单纯使用CDN仍然需要回源拉取)。
二、CDN+OSS架构方案:该架构充分利用到“OSS带宽/流量成本低、独立响应、存储空间无上限”的特点,结合CDN分发网络,实现资源动静分离,支持海量用户访问。

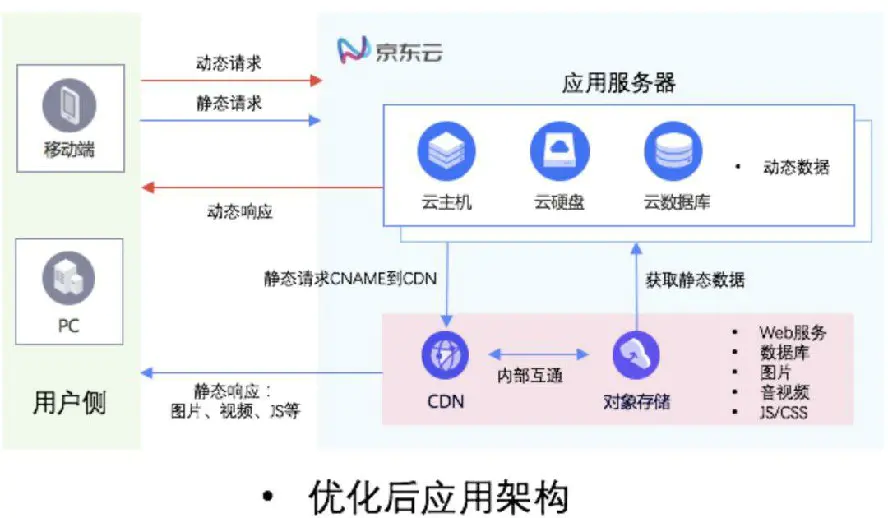

优化后产品架构如下图所示:

1、适用场景静态文件存储量大,文件数量多,文件体积较大,服务器存储空间不够;
静态文件访问量大,占用带宽负载或服务器负载,I/O问题导致用户访问卡顿;
用户分布较为分散,分布在全国各地、各运营商;
对文件下载速度要求较高,且并发下载量高。
2、架构描述涉及产品介绍:对象存储服务(OSS:Object Storage Service)是京东云自主研发的大规模分布式对象存储服务,面向企业和个人开发者提供高可用、低成本、强安全的云端存储服务。您可以实现对数据的统一管理,满足各类存储需求。支持标准的 RESTfulAPI 接口,您只需按实际用量付费,无最低使用限制。支持流式写入和文件写入两种方式。面对冷数据存储的场景,对于那些访问频率比较低,同时对访问速度要求不高的数据,可以将数据以低频访问的方式进行存储,为您保存和备份资料提供了一个海量低价的空间。
京东云CDN(Content Delivery Network),基于京东优质网络基础设施和智能云计算技术,向用户提供低成本、高性能、可扩展的互联网内容分发服务。利用广泛的节点覆盖和先进的云调度、云存储技术,将海量内容更快、更可靠地投递给互联网终端用户,降低网站运营成本,提升用户互联网应用体验。京东云 CDN 的前身是服务于京东商城的自建 CDN 平台,历经多年 618 和 11.11等大促业务活动考验,京东云 600+ 节点广泛覆盖于全国各区域和运营商,精选全网优质基础设施,边缘节点覆盖全网、全地域,真正实现就近接流、就近推流。
将京东云的对象存储和CDN服务搭配使用,使用京东自建的全网CDN加速节点,为您提供上传下载双向加速,实现全网覆盖、快速高效的内容分发。
架构优势:降低Web/应用服务器负载,静态资源响应压力转移到CDN,避免性能影响;
费用最低,OSS的存储费用远低于云主机磁盘费用;
超大容量存储空间,大带宽上传通道,无需担心存储空间上限;
降低流量费用,正常访问热度情况下,相比直接访问OSS,减少95%回源流量。
三、实际案例以一个常见的Web站点为例。www.abc.com是一个新闻门户网站,有500GB的新闻图片、新闻视频、JS文件等静态内容,使用了LAMP架构,目前站点全套架构部署在京东云上。随着用户业务发展,访问量的不断增长,不少用户反映,访问网站的速度越来越慢,图片、视频加载慢,卡顿率高,网站响应慢。客户工程师发现用户上传的图片越来越多,业务高峰期,带宽峰值很高,服务器I/O经常被占满。
对于以上案例我们可以利用以上介绍的OSS+CDN架构对网站进行优化,实现动静分离的产品架构,提升用户访问体验,同时成本可控。
解决方案及步骤如下:
1、对网站应用架构进行整理,区分动态程序部分和静态部分到不同的目录进行管理,建立image、video、js目录,分别放置所有网站图片素材;
2、京东云控制台进入OSS产品,新建一个Bucket。根据云主机所在的区域选择bucket所在区域,权限选择“公共读”,bucket名称与云主机新建的目录的名称对应,如“abc-image-bucket”、“abc-video-bucket”和“abc-js-bucket”;
3、分别绑定域名image.abc.com、video.abc.com、js.abc.com并进行CDN加速。
4、上传文件:提供控制台上传和表单上传两种方式。
控制台上传:可以通过对象存储控制台上传小于1GB 的文件。如您要上传的文件大于1GB,请通过对象存储 API或SDK的方式上传。
表单上传:表单上传指用户使用OSS API中的Post Object请求来完成文件的上传,非常适合嵌入在HTML网页中来上传文件;


5、修改DNS调度,增加CNAME解析,将原本访问源站的请求,调度到CDN加速域名,以后用户访问您的网站的静态文件就全部通过OSS+CDN的方式访问,不再占用您云主机的资源。
四、典型应用场景新闻门户网站
应用分发市场
在线音乐、在线K歌
视频、短视频(UGC/PGC)
电影院线
在线教育
